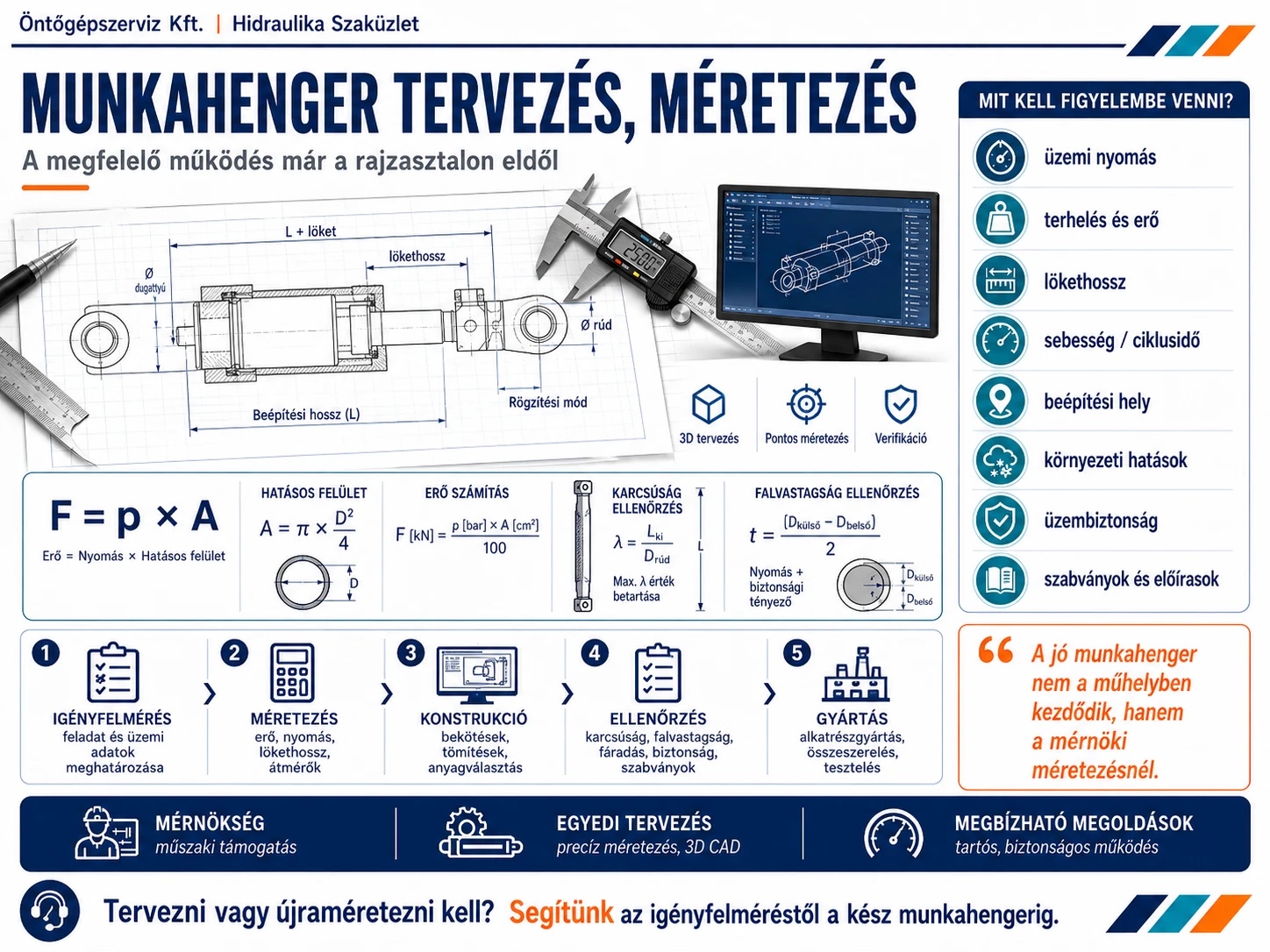

Auslegung und Dimensionierung von Hydraulikzylindern

Die Auslegung eines Hydraulikzylinders erschöpft sich nicht in der Festlegung von Bohrungsdurchmesser und Hub. Der Zylinder muss in der Maschine eingebaut unter den tatsächlichen Lasten und Betriebsbedingungen arbeiten – und ist die Dimensionierung falsch, lässt sich das nachträglich durch keine Reparatur beheben. In der Praxis geht ein solcher Zylinder nicht einfach kaputt, sondern kommt immer wieder zurück.

1. Zuerst muss die Aufgabe genau festgelegt werden

Ausgangspunkt der Auslegung ist immer, was der Zylinder leisten muss. Dazu müssen die erforderliche Kraft, der Betriebs- und Maximaldruck, der Hub, die gewünschte Bewegungsgeschwindigkeit, der Einbauort und die Befestigungsart, die Betriebshäufigkeit sowie die Umgebungs- und Temperaturbedingungen bekannt sein.

Die meisten dieser Daten kennt der Betreiber, der Konstrukteur kann sie jedoch nicht erraten. Ein erheblicher Teil der Dimensionierungsfehler entsteht bereits hier, nicht bei der Berechnung.

2. Kolben und Zylinderbohrung

Die erzeugbare Kraft wird durch den Druck und die wirksame Kolbenfläche bestimmt (F = p × A). Ein größerer Kolbendurchmesser ergibt mehr Kraft, erfordert aber auch eine größere Ölmenge und einen entsprechend höheren Volumenstrom.

Deshalb lässt sich der Zylinderdurchmesser nicht isoliert wählen. Er muss zusammen mit dem verfügbaren Druck, der Pumpenleistung, dem Geschwindigkeitsbedarf und dem gesamten Hydrauliksystem betrachtet werden. Ein größer gewählter Zylinder ist nicht automatisch besser: Kann das System ihn nicht versorgen, wird er nur langsamer.

3. Dimensionierung der Kolbenstange

Die Stange überträgt die Kraft auf die mechanische Struktur der Maschine. Bei der Auslegung reicht es nicht, die Zug- oder Druckfestigkeit zu betrachten: Bei großem Hub und Druckbelastung ist das Knicken das eigentliche Risiko.

Bei zu kleinem Durchmesser kann sich die Stange verformen oder ausknicken, und der Schaden breitet sich aus – die Stangenführung, die Dichtung und gegebenenfalls auch die Zylinderbohrung werden beschädigt. Der richtige Stangendurchmesser muss daher zusammen mit Last, Hub, Abstützung und Einbauart festgelegt werden, nicht isoliert.

4. Die mechanische Anbindung

Ein Hydraulikzylinder ist für axiale Belastung ausgelegt. Wirkt eine dauerhafte Seitenkraft auf die Kolbenstange, sinkt die Lebensdauer von Stangenführung und Dichtungen erheblich – unabhängig davon, wie hochwertig sie sind.

Zur Auslegung gehört daher auch die Festlegung der zylinderseitigen Befestigung, der Ausführung des Stangenendes, der Bolzen und Buchsen, der Gelenklager und der Einbaugeometrie. In diesem Bereich entstehen die meisten wiederkehrenden Fehler, weil der Zylinder selbst korrekt ausgelegt wird, die Anbindung jedoch nicht.

5. Dichtung, Führung, Werkstoff

Die Dimensionierung endet nicht bei den Stahlteilen. Kolbendichtung, Stangendichtung, Abstreifer und Führungselemente, die zur Konstruktion passen, müssen anhand von Betriebsdruck, Temperatur, Geschwindigkeit und Arbeitsflüssigkeit ausgewählt werden.

Ebenso entscheidend ist der Werkstoff: Das gehonte Rohr, die Kolbenstange, die Stangenführung und das Dichtungssystem ergeben zusammen die funktionierende Einheit.

Was eine korrekte Dimensionierung verhindert

• einen unterdimensionierten Zylinder, der die Aufgabe nicht erfüllt;
• eine zu dünne, knickgefährdete Kolbenstange;
• eine nicht zum System passende, zu langsame oder zu schnelle Bewegung;
• eine ungeeignete mechanische Anbindung und die daraus resultierende Seitenbelastung;
• vorzeitigen Verschleiß von Dichtungen und Führungen;
• eine unnötig überdimensionierte, teurere Konstruktion.

Von der Auslegung bis zum fertigen Zylinder

Von der Bedarfsermittlung über Dimensionierung, Konstruktion und technische Dokumentation bis zur Teilefertigung, Montage und Druckprüfung lassen sich alle Schritte an einem Ort durchführen. Das ist nicht nur eine Frage der Bequemlichkeit: Wenn Konstruktion und Fertigung nicht getrennt sind, kann bei den Konstruktionsentscheidungen bereits berücksichtigt werden, was tatsächlich gefertigt werden kann und mit welcher Durchlaufzeit.

Die Tätigkeit beschränkt sich nicht auf Hydraulikzylinder – auch die Konstruktion und Fertigung von Sondermaschinenteilen, Maschinenstrukturen und kompletten Industrieanlagen gehören dazu.

Bedarfsermittlung · hydraulische und mechanische Dimensionierung · Konstruktion und Dokumentation · eigene Teilefertigung · Montage und Druckprüfung.
